การใช้งานโปรแกรม pickit2

    หลังจากที่ได้แนะนำ การใช้งาน ccs compiler ซึ่งโปรแกรม Compiler สำหรับเขียนโปรแกรมให้ไอซี PIC (ไมโครคอนโทรลเลอร์ PIC) กันไปแล้วนะครับ เพื่อนๆก็คงจะสงสัยอีกว่า เมื่อเขียนโปรแกรมเสร็จเรียบร้อยแล้ว คอมไพล์โปรแกรม ผ่านแล้วจะนำไปใช้งานกันยังไง ทำยังไงไฟล์ .hex ที่เราคอมไพล์มาจะลงไปอยู่ในไอซีได้ มาดูกันครับว่าเค้าทำกันยังไง

•     อันดับแรกต้องมีโปรแกรมตัวนี้ครับ พระเอกของเรา

     โปรแกรม PICkit 2 เป็น dotnet framework 2.0 ดังนั้นจึงต้อง download ไฟล์ PICkit 2 Setup v2.xxx dotNET.zip แล้ว ทำการติดตั้งก่อน หรือถ้าหากเคยลงแล้วก็ไม่จำเป็น ต้องติดตั้งอีกก็ได้

•     หลังจาก download ไฟล์ PICkit 2 Setup v2.xxx.zip แล้วให้แตกไฟล์แล้วทำการติดตั้ง
•     เสียบสาย USB เข้ากับบอร์ดโปรแกรม
•     ดับเบิ้ลคลิกที่ ไอคอน

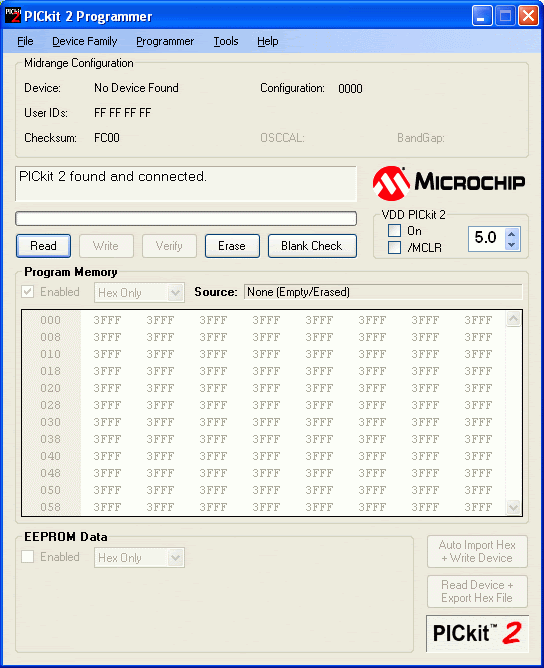

ปกติแล้วโปรแกรม PICKit2 จะทำการตรวจสอบอุปกรณ์ที่ต่อไว้โดยอัตโนมัติ หาอุปกรณ์นั้นต่อกับภาคจ่ายไฟไว้เรียบร้อยแล้ว

การตรวจสอบจากโปรแกรม

• จากเมนู Tools ให้เลือก Check Communication



โปรแกรม PICKit2 จะทำการตรวจสอบอุปกรณ์ที่ต่อไว้โดยอัตโนมัติ

หรือต้องการระบุ device

ตัวอย่างเช่นถ้าเราต้องการโปรแกรม PIC16F628

จากเมนู Device Family ให้เลือก Device Midrange



รายระเอียดดูได้จาก DeviceFamily

•   เมื่อเลือก Device แล้วโปรแกรมจะตรวจสอบและจะแสดง Device ที่ตรวจพบโดยอัตโนมัติ
•   นำ HEX ไฟล์ (ไฟล์ที่ผ่านการคอมไพล์แล้ว) จากเมนู File เลือก Import Hex



•   แล้วเลือก Hex ไฟล์ที่ต้องการโปรแกรม



แล้วกดปุ่ม     โปรแกรมจะทำการลบ (Erase) และเขียนให้โดยอัตโนมัติ



เมื่อโปรแกรมเขียนเสร็จ

ในขั้นตอนนี้หากไฟล์ได้มีการเปลี่ยนแปลง PICKit2 จะตรวจสอบ วันและเวลาที่คอมไพล์ หากพบการ update จะโหลดไฟนั้นใหม่อีกครั้ง ทำให้ไม่ต้องคอยโหลดไฟล์ทุกครั้งที่ทำการโปรแกรม

การทำงานของปุ่มต่างๆ

  อ่านข้อมูลจาก Device

  ลบข้อมูลทั้งหมด

    ตรวจสอบว่า Device ว่างอยู่หรือไม่


   ทำการอ่าน Hex ไฟล์ แล้วเขียนให้โดยอัตโนมัติ
                             หากพบว่าไฟล์นั้นมีการคอมไพล์ใหม่ก็จะทำการเขียนให้โดยอัตโนมัติ
                        ทำให้ไม่ต้อง  กดปุ่ม Write บ่อยๆ

   อ่านข้อมูลจาก Device แล้วบันทึกเป็น Hex ไฟล์โดยอัตโนมัติ

ใน Grop Box VDD PICkit2

   จ่ายแรงดันเฉพาะขณะที่โปรแกรมเท่านั้น

  ให้แรงดันไฟ Target On เพื่อจ่ายไฟให้ Target Board

   จะ Reset เฉพาะขณะที่โปรแกรมเท่านั้น


   Reset Target Board แทนการกดปุ่ม Reset
               (อย่าลืมเอาออกเพราะจะทำให้ MCU ไม่ทำงาน)

      กำหนดระดับแรงดันไฟ Target Board (ระดับแรงดันที่ตรวจสอบได้)
